Un manomètre affiche une pression dans une unité donnée, souvent le bar en Europe ou le psi (pound per square inch) dans les pays anglo-saxons. La conversion bar a psi repose sur un facteur fixe qui relie ces deux échelles. Comprendre ce facteur permet de lire n’importe quel cadran sans hésitation, que l’appareil soit gradué dans l’une ou l’autre unité.
Le facteur de conversion bar a psi et son origine physique
Le bar et le psi mesurent la même grandeur physique (une force par unité de surface), mais avec des références différentes. Le bar dérive du pascal, unité du Système International : 1 bar correspond à 100 000 pascals.
A lire également : Les clés pour souscrire à une assurance auto économique et fiable
Le psi, lui, exprime une pression en livres-force par pouce carré. Cette unité reste la norme aux États-Unis pour la pression des pneus, les circuits hydrauliques et de nombreux équipements industriels.
Le rapport entre les deux est constant : 1 bar equivaut a 14,5038 psi. En sens inverse, 1 psi vaut 0,0689476 bar. Ce facteur suffit pour convertir n’importe quelle valeur lue sur un manometre, dans un sens comme dans l’autre.
A voir aussi : Comment joindre la fourrière qui a embarqué votre voiture ?
Cadran du manomètre : pression relative et double graduation
Avant de convertir quoi que ce soit, il faut savoir ce que le cadran affiche réellement. La plupart des manomètres utilisés en atelier, en gonflage de pneus ou sur un compresseur mesurent une pression relative, c’est-a-dire la différence entre la pression du fluide et la pression atmosphérique ambiante.
Quand l’aiguille est au repos (circuit ouvert), elle pointe sur zéro. Ce zéro ne signifie pas qu’il n’y a aucune pression, mais que la pression mesurée est égale a la pression atmospherique, soit environ 1 bar absolu.

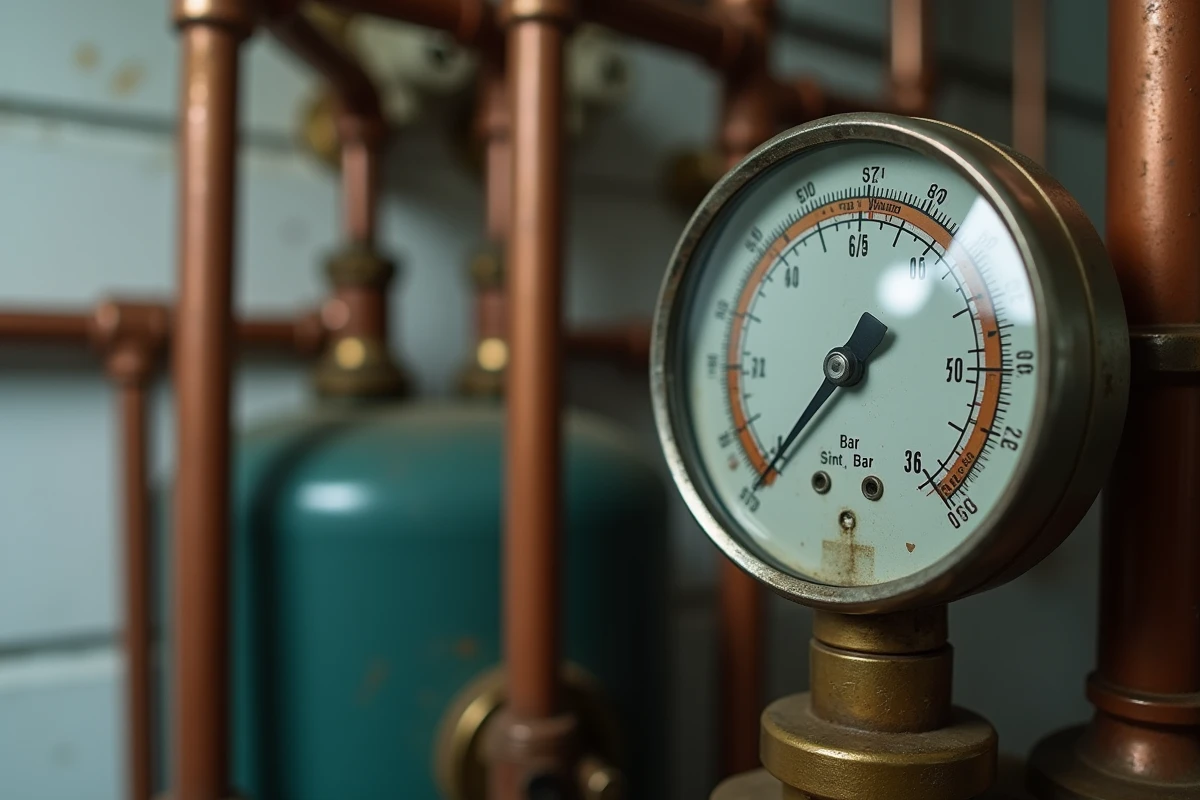

De nombreux équipements récents (compresseurs portables, pistolets de gonflage, cages de gonflage professionnelles) sont livrés avec un manomètre a double graduation bar/psi. L’échelle extérieure du cadran indique les bars, l’échelle intérieure les psi, ou inversement. La lecture directe des deux unités supprime alors le besoin de conversion mentale.
Sur un manomètre a graduation unique, il faut identifier l’unité inscrite sur le cadran (bar, psi, kPa, parfois MPa) avant toute lecture. L’unité figure en général près du centre du cadran ou a côté de la valeur maximale de l’échelle.
Méthode de calcul mental pour convertir bar en psi
Multiplier par 14,5 n’est pas le geste le plus naturel sans calculatrice. Une méthode rapide en deux étapes simplifie l’opération sur le terrain.
- Multiplier la valeur en bar par 15 (calcul facile de tête, surtout pour des nombres entiers ou simples : 2 bar x 15 = 30).
- Retrancher environ 3 % du résultat pour corriger la surestimation (30 – 3 % = environ 29, ce qui est très proche de la valeur exacte de 29,0 psi pour 2 bar).
- Pour une estimation encore plus rapide, arrondir simplement a « fois 14,5 » suffit dans la majorité des usages courants (gonflage de pneus de voiture ou de vélo, réglage d’un compresseur).
En sens inverse, pour convertir des psi en bar, diviser par 15 puis ajouter environ 3 % donne un résultat exploitable. Par exemple, 40 psi divisé par 15 donne environ 2,67, corrigé a environ 2,76 bar.
Conversion bar a psi : tableau de valeurs courantes
Les plages de pression les plus fréquentes en atelier, en automobile et en cyclisme couvrent rarement plus de quelques dizaines de bars. Le tableau ci-dessous regroupe les correspondances utiles au quotidien.
| bar | psi |
|---|---|
| 1 | 14,5 |
| 1,5 | 21,8 |
| 2 | 29,0 |
| 2,5 | 36,3 |
| 3 | 43,5 |
| 4 | 58,0 |
| 5 | 72,5 |
| 6 | 87,0 |
| 7 | 101,5 |
| 8 | 116,0 |
| 10 | 145,0 |
Ces valeurs couvrent l’essentiel des besoins : la pression des pneus d’une voiture se situe généralement entre 2 et 3 bar (environ 29 a 43,5 psi), tandis qu’un pneu de vélo de route peut monter bien plus haut. Un filtre a sable de piscine ou un circuit d’eau sous pression se lit aussi dans cette plage.
Erreurs fréquentes lors de la lecture d’un manomètre en bar ou psi
La première source d’erreur est la confusion entre pression relative et pression absolue. Un manomètre classique affiche la pression relative. Si une spécification technique indique une valeur en « psia » (psi absolute), il faut ajouter environ 14,5 psi (soit 1 bar) a la lecture du manomètre pour obtenir la valeur absolue.
La deuxième erreur concerne l’échelle de lecture sur les cadrans a double graduation. Il arrive de lire la mauvaise échelle, surtout quand les deux séries de chiffres se superposent sur un petit cadran de compresseur portable. Vérifier l’unité associée a chaque cercle de graduation évite de gonfler un pneu a une pression deux fois trop faible ou dix fois trop forte.
Troisième piège : négliger la précision du manomètre lui-même. Un manomètre analogique d’entrée de gamme peut présenter une tolérance de quelques pourcents. La conversion bar/psi sera mathématiquement juste, mais la valeur de départ peut être légèrement faussée. Sur un équipement critique (capteurs industriels, circuit hydraulique), un étalonnage périodique reste la seule garantie de fiabilité.
Autres unités de pression rencontrées sur les manomètres
Le bar et le psi ne sont pas les seules unités gravées sur les cadrans. Certains manomètres affichent des kilopascals (kPa), ou plus rarement des atmosphères (atm). Le pascal est l’unité officielle du Système International, mais son ordre de grandeur (1 bar = 100 000 Pa) le rend peu pratique pour une lecture directe.
L’atmosphère standard (atm) est très proche du bar : 1 atm vaut environ 1,013 bar. Dans la plupart des situations courantes (gonflage, plomberie, filtration), la différence entre 1 bar et 1 atm est négligeable.
La conversion bar a psi reste de loin la plus demandée, parce que les équipements européens et nord-américains coexistent dans les ateliers, les garages et les magasins de vélo. Mémoriser le facteur 14,5, savoir identifier l’échelle de son manomètre et vérifier s’il s’agit de pression relative ou absolue couvrent la quasi-totalité des situations pratiques.
